Đánh giá máy test pin EBD-A20H 30V 20A. Lên tầm dân pin chuyên nghiệp.

Trong quá trình làm việc với pin lithium, đặc biệt là 18650, LiFePO4 và các pack pin custom cho khách, việc kiểm tra chất lượng cell luôn là yếu tố quan trọng hàng đầu. Sau khi trải nghiệm nhiều dòng test pin như mạch zb2l3 hay tải giả, Tiến Phạm đã chuyển qua máy ZKEtech EBD-A20H để kiểm tra pin một cách chính xác và có hệ thống hơn.

Nếu ai đó nói chỉ có pin tháo khối mới cần đến máy test, thì họ đã sai lầm. Viên pin mới toanh khi về sẽ có tỉ lệ cao là pin giả, pin nhái nếu bạn chưa có kinh nghiệm nhiều về pin. Do đó, test lại pin mới hoặc pin tháo khối là điều cần thiết. Tiến vẫn làm như thế mỗi khi nhận pin hoặc chuẩn bị đóng pin vào khối cho khách hàng.

1. ZKEtech EBD-A20H có gì?

Máy chỉ đảm nhiệm 1 chức năng duy nhất, đó là xả pin để kiểm tra dung lượng của pin.

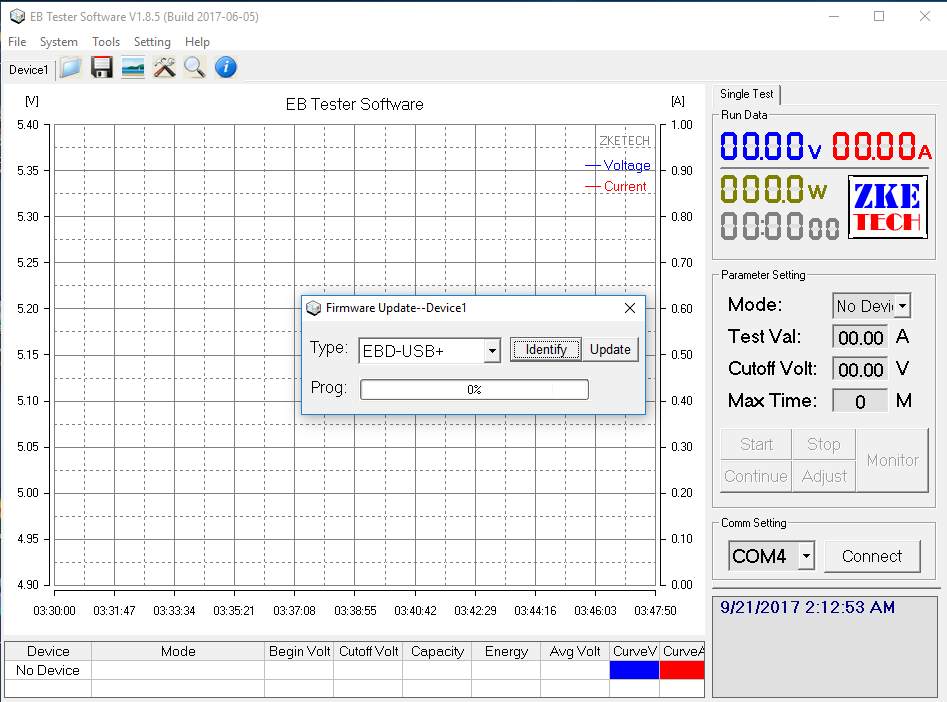

Vì vậy mà máy sẽ có những tính năng chuyên sâu cho việc xả pin và theo dõi quá trình xả thông qua phần mềm EB Tester trên máy tính. Điều này mình cực kỳ thích, vì biểu đồ hiển thị theo thời gian rất trực quan, nhìn chuyên nghiệp hơn hẵn.

2. Cấu hình cơ bản.

  • Dòng xả tối đa: 20A
  • Công suất tối đa: 150W.
  • Điện áp đo: 0.5 – 30V

Có 2 chế độ xả:

  • CC (Dòng hằng): Dòng xả cố định. Máy sẽ xả theo dòng mà bạn điều chỉnh ban đầu.
  • CV (Điện áp hằng): Chỉnh điện áp cố định. Chế độ này ít dùng để test pin. Vì khi xả, pin sẽ tuột áp nên chế độ CV là không phù hợp.

=> Chỉ sử dụng chế độ CC là chính cho việc xả pin.

3. Cách đấu dây đo.

Máy sẽ có 4 dây đo chuẩn.

  • A+ / A- : Dây tải.
  • V+ / V- : Dây đo áp.

Tức là sẽ có 4 sơi dây. Bạn nối dây A+ và cực dương pin cần đo, A- vào cực âm pin. Tương tự với dây V+ và V-. Tiến thấy nhiều anh em hay nối tắt dây, tức là câu chung dây A+ và V+ cùng 1 dây. Điều này làm cho kết quả đo không chính xác.

Vì dây đo dù tốt cỡ nào thì cũng sẽ có điện trở trên dây, làm cho việc đo điện áp trên V+ / V- có sai số vì bị tuột áp => Áp đo trên pin bị giảm, máy đo sẽ nghĩ là pin đã đến ngưỡng V-cutoff => Máy ngưng test và cho ra kết quả. Và cuối cùng kết quả dung lượng pin sẽ thấp hơn dung lượng thực tế.

Công thức tính V mà máy đọc được khi đo chung với dây A+ / A-.

V = V(pin) - (I x Rd)
  • V: Điện áp của pin mà máy đọc được
  • V(pin): Điện áp thực của pin.
  • I: Dòng điện qua dây đo.
  • Rd: Điện trở dây đo.

Lời khuyên: Bạn nên đo bằng cả 4 dây, như vậy máy sẽ cho ra độ chính xác cao nhất.
